SINOCURE Chemical Group introduces the SINOMER UVU6203-3DF resina y UVU6203CA-3DE curante —un avanzado sistema de elastómero de poliuretano metacílico de curado dual diseñado para impresión 3D de alta precisión con DLP. Este sistema de dos partes combina el curado por UV con el curado por calor post-impresión para ofrecer propiedades mecánicas excepcionales, lo que lo hace ideal para aplicaciones que requieren flexibilidad, durabilidad y resolución de detalles finos.
UVU6203-3DF es un alquilico urea-uretano-metacilato resina supliada como un sistema de dos componentes (Parte A y Parte B). Se formularon para proporcionar:
Alargamiento alto al rompimiento (300-700%)
Excellent tensile strength (10–30 MPa)Remarkable tear resistance (>60 N)
Shore A dureza de 70–75
Low viscosity and light color (Pt-Co ≤40#)
This NCO-free and organotin-free resin is optimized for DLP printing, offering low odor, minimal yellowing, and reliable performance in producing complex, elastic parts such as lattice structures and shoe midsoles.
El reagente de curado UVU6203CA-3DE es un metacilato de amina cíclica alifática modificada epóxidamente que mejora las propiedades mecánicas del sistema mediante curado térmico. Las características clave incluyen:
Amine value: 280–350 mg KOH/g
Viscosidad: 3,500–6,000 mPa·s (25°C)
Bajos niveles de olor y características anti-amanecer
Cuando se combina con UVU6203-3DF en una proporción de 9% (relativa a la Parte A), permite mecanismos de curado dual—formación iniciada por UV seguida de enlenteamiento térmico—lo que resulta en una mejor elasticidad, dureza y flexibilidad a temperaturas bajas.
Este sistema es particularmente adecuado para:

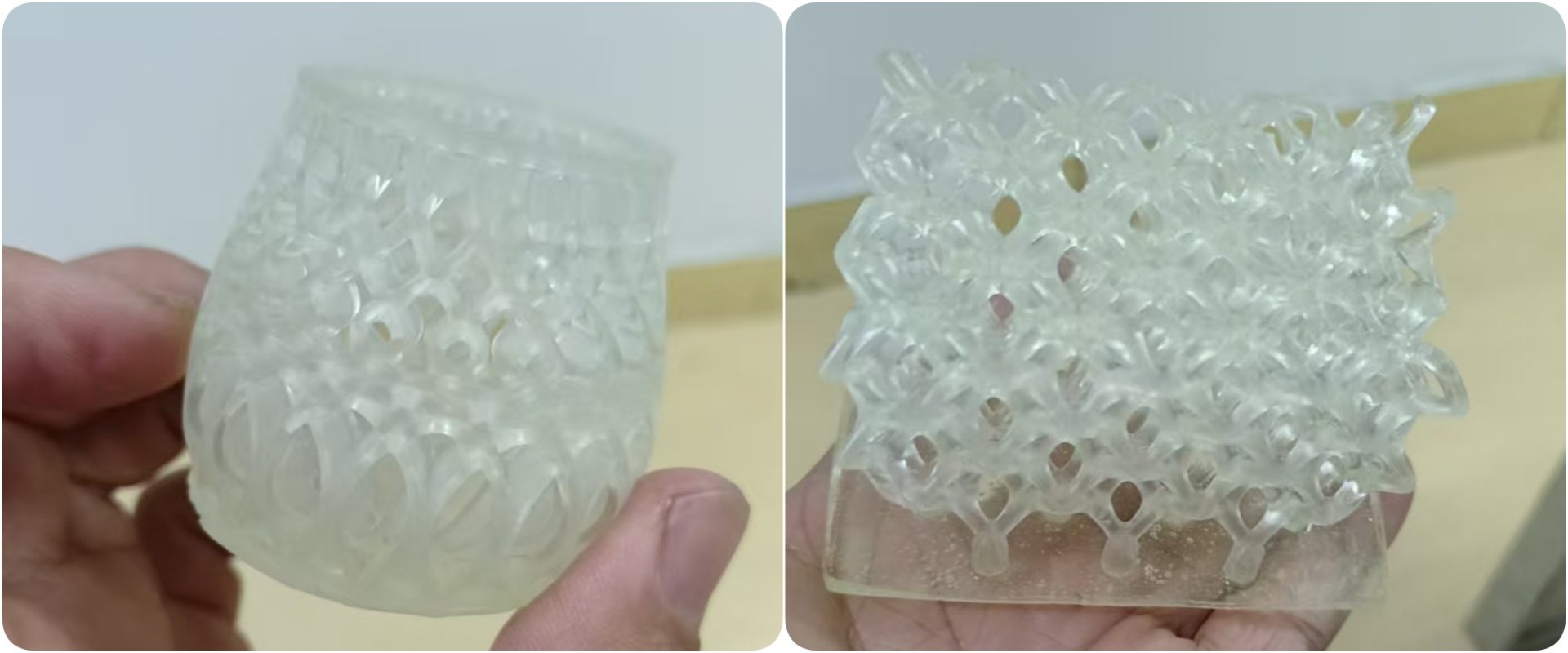

Modelos de redes flexibles y componentes huecos de calzado
Elastic resistente al desgaste objetos que requieren alta detallación y durabilidad
Prótokos industriales que necesitan alta resistencia al desgaste y resistencia a la flexión múltiple
Mix Part A (91%), Part B (9%), y 1,5–2% fotoiniciador.
Imprime con DLP a 20-25°C con tiempos de exposición de 65-105 ms.
Post-cure partes impreso a 80-100°C durante 1-2 horas.
Las partes finales operan con fiabilidad en entornos que van desde -20°C hasta 80°C.
Tecnología Dual-Cure: Permite una alta precisión durante la impresión y propiedades mecánicas superiores después del tratamiento térmico.
User-Friendly: Baja viscosidad facilita el procesamiento; bajo olor mejora el confort del espacio de trabajo.
Eco-Conscious: Sin NCO y compuestos de organotin.
Proven Performance: Excellent adhesion to TPU substrates and resistance to deformation.
The SINOMER UVU6203-3DF resin and UVU6203CA-3DE curing agent represent a sophisticated solution for manufacturers seeking to produce durable, flexible, and high-resolution 3D printed parts. With its balanced mechanical performance and compatibility with DLP printing processes, this system opens new possibilities in footwear, soft robotics, and customized elastic components.
For technical datasheets and samples, contact SINOCURE Chemical Group at info@sinocurechem.com.
